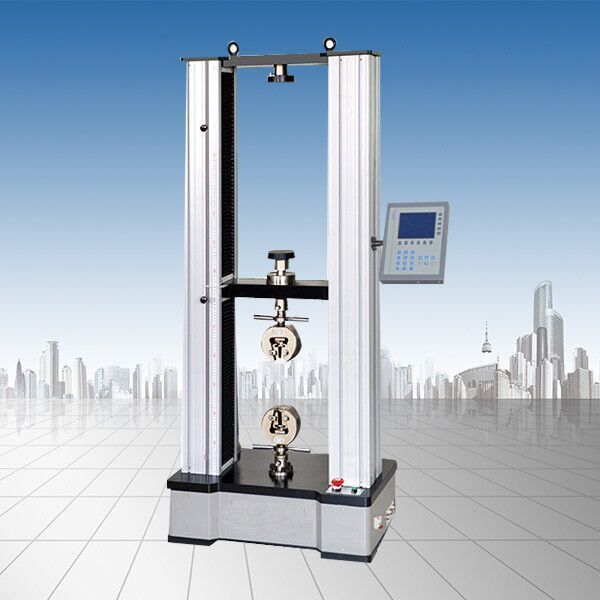

拉力试验机是用来对各种材料进行拉伸、静载、弯曲、剪切、压缩、剥离以及撕裂等力学性能试验使用的机械加力的试验机,关于拉力试验机你们的了解有多少呢?下面来为大家介绍一下拉力试验机的测量方法及日常保养。

关于拉力试验机的测量方法及日常保养有哪些呢?

一、拉力试验机的测量方法

1.力值的测量

经过测力传感器、扩大器和数据处置系统来完成测量,最常用的测力传感器是应变片式传感器。

所谓应变片式传感器,就是由应变片、弹性元件和某些附件(赔偿元件、防护罩、接线插座、加载件构成),能将某种机械质变成电量输出的器件。应变片式的拉、压力传感器国表里品种繁复,首要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。

从资料力学上得知,在小变形前提下,一个材料试验机弹性元件某一点的应变与弹性元件所受的力成正比,也与弹性的变构成正比。以S型传感器为例,当传感器遭到拉力P的效果时,因为弹性元件外表粘贴有应变片,由于弹性元件的应变与外力P的巨细成正比例,故此将应变片接入测量电路中,即可经过测出其输出电压,然后测出力的巨细。

简略来说,外力P惹起传感器内应变片的变形,招致电桥的不服衡,然后惹起传感器输出电压的转变,我们经过测量输出电压的转变就可以晓得力的巨细了。

普通来说,传感器的输出旌旗灯号都长短常微弱的,凡间只要几个mV,假如直接对此旌旗灯号进行测量,长短常坚苦的,而且不克不及知足高精度测量要求。因而必需经过扩大器将此微弱旌旗灯号扩大,扩大后的旌旗灯号电压可达10V,此时的旌旗灯号为模仿旌旗灯号,这个模仿旌旗灯号经由多路开关和A/D转换芯片改变为数字旌旗灯号,然后进行数据处置,至此,拉力试验机力的测量告一段落。

2.形变的测量

经过形变测量安装来测量,它是用来测量试样在实验进程中发生的形变。

该安装上有两个夹头,材料试验机经由一系传记念头构与装在测量安装顶部的光电编码器连在一同,当两夹头间的间隔发作转变时,带动光电编码器的轴扭转,光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置,就可以得出试样的变形量。

3.横梁位移的测量

其道理同变形测量大致一样,都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。

二、拉力试验机的日常保养

机身保养

1、定期的对钳口部位的螺钉进行检查,如果发现有松动的情况,要及时的将其拧紧。

2、保持镶钢板和衬板接触的滑动面、衬板上面的燕尾槽面的清洁,定期的在上面涂上一层二硫化钼(MoS2)润滑脂。

3、定期的检查链轮的传动情况,要是发现有松动发生,就要重新将张紧轮张紧。

油源保养

1、定期的检查主机和油源处有没有漏油的地方,要是发现有漏油的情况,就要及时的更换密封圈或者是组合垫。

2、看油的使用期限与机器实际使用状况,定期更换滤芯以及吸油过滤器,并更换液压油。

3、如果长时间的不做试验,就要注意将主机电源关断。如果机器处于待机的状态,应该讲转换开关打到加载档,如果转换开关打在了快退档,电磁换向阀就会一直处在一个通电状态,这会对器件的使用寿命造成影响。

控制系统保养

1、定期的检查试验机和测控卡的连接是否接触良好,要是有松动,要及时的进行紧固。

2、如果试验之后有较长一段时间不使用机器,就要关闭电脑,同时拔出测控卡。

3、控制器上接口都是一一对应好的,要是插错了接口可能就会对设备造成损坏。

4、在插拔控制器上的接口的时候,一定要关闭控制器的电源。

以上是小编为大家分享的拉力试验机的测量方法及日常保养,希望可以帮助到大家噢!
